HDPE钢带螺旋波纹管
分享到:

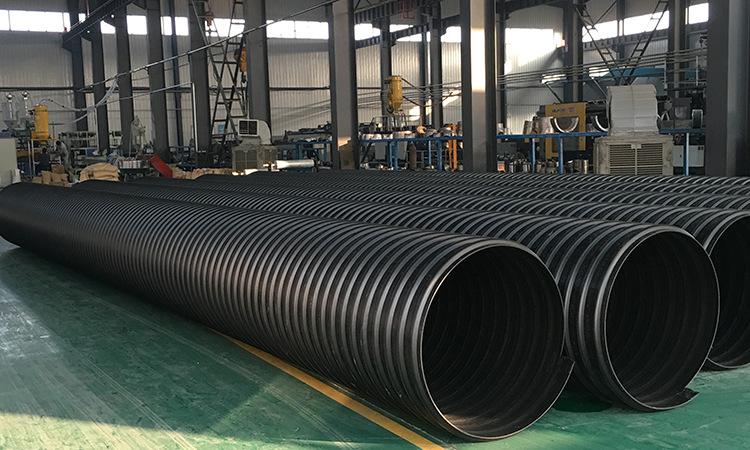

HDPE钢带螺旋波纹管
产品详情

经营产品( Product)—— 钢带螺旋波纹管


钢带螺旋波纹管


  钢带波纹管又叫钢带增强聚乙烯螺旋波纹管是一种以高密度聚乙烯(PE)为基体(内外层)与表面涂敷粘接树脂钢带复合的缠绕结构壁管。管壁结构由三层构成:内层是一个连续实壁PE内层管,内层管外缠绕有(用钢板成形为“V”型的)环形波状钢带增强体,在波状钢带增强体外复合有聚乙烯的外层,从而复合成整体的螺旋波纹管。钢的弹性模量是聚乙烯的近200倍(碳素钢的弹性模量在190000 MPa左右),结合金属和塑料的优点显然是达到高刚度低消耗的理想办法,能够将钢材的高刚度、高强度和塑料的耐腐蚀、耐磨损和柔韧性等优良特性有机地结合起来,发挥两方面的优点,弥补两方面的缺点,实现高性能和低成本的统一。



   物理性能                                                                                                    执行标准:CJ/T225-2011

项目

指标

环刚度,KN/m2

SN8≥8

SN10≥10

SN12.5≥12.5

SN16≥16

冲击性能

TIR≤10%

剥离强度(23℃±2℃)N/cm

≥100

环柔性

无破裂,两壁无脱开

烘箱试验

无分层,无开裂

管材层压壁的拉伸强度/N

参照CJ/T225-2011第8.4.6要求

蠕变比率

≤2


   钢带增强波纹管管材几何尺寸(单位:mm)

公称内径mm

最小平均内径dim-mim

最小内层壁厚e1-mim

最小层压壁厚emim

最大螺距pmax

最小钢带厚度tmax

最小防腐层厚度e2min

DN/ID300

294

2.5

4.0

75

0.4

2.2

DN/ID400

392

3.0

4.5

85

0.4

2.2

DN/ID500

490

3.5

5.0

100

0.5

2.5

DN/ID600

588

4.0

6.0

110

0.5

2.5

DN/ID700

685

4.0

6.0

115

0.5

2.5

DN/ID800

785

4.5

7.5

120

0.7

3.0

DN/ID1000

985

5.0

8.0

150

0.7

3.0

DN/ID1200

1185

5.0

8.0

180

0.7

3.0

DN/ID1500

1485

5.0

8.0

220

1.0

3.0

DN/ID1600

1585

5.0

9.0

230

1.0

3.5

DN/ID1800

1785

5.0

9.0

230

1.0

3.5

DN/ID2000

1985

6.0

9.0

235

1.0

3.5


   备注:管材长度一般为6000mm、10000mm、12000mm,也可双方协商约
